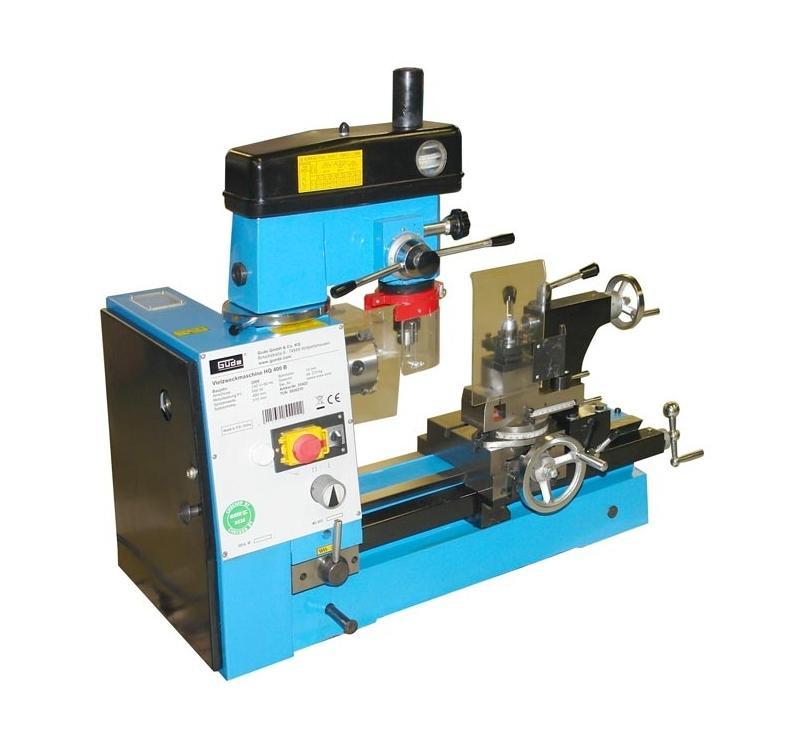

Kombinovaný soustruh s frézkou HQ 400-B

« Předcházející

V této kategorii je 8 produktů

Následující »
Kombinovaný soustruh s fréz...

Cena za 1 ks: 48.283,- Kč

Produkt je nyní nedostupný, pro sledování změn
doporučujeme využít funkci Hlídací pes.

Popis

Víceúčelový obráběcí stroj s automatickým posuvem, určený k vnějšímu/vnitřnímu soustružení válcových/kuželových/čelních ploch, zapichování, upichování, řezání závitů, vrtání, frézování, drážkování atd. všech běžně používaných materiálů (hliník a jeho slitiny, neželezné kovy, ocele) v podmínkách servisů, zámečnictví, řemeslnických nebo modelářských dílen.

Jednomotorový (550 W), stabilní litinový podstavec s transportními čepy, přesně broušené saně, volba rychlosti posuvu pomocí výměnných ozubených kol, 7 rychlostních stupňů otáčení sklíčidla soustruhu (manuální nastavení pomocí řemenic), pohyb supportu prostřednictvím tyče s trapézovým závitem.

Otočné (v horizontální rovině 90°) a plynule výškově nastavitelné rameno vrtací/frézovací hlavy, pohyb v rybinových drážkách, 14 rychlostních stupňů otáčení vřetene při vrtání/frézování (manuální nastavení pomocí řemenic), jemné nastavení hloubky vrtání/frézování, chod vpravo/vlevo (nastavení pomocí ozubené spojky).

Vybavení: 3-čelisťové sklíčidlo soustruhu (Ø 100 mm), výkyvný křížový support s ocelovým držákem a ručním kolečkem, posuvné zařízení, koník MK 3 (s ručním kolečkem), sklíčidlo pro nástroje a vrtáky se stopkami do Ø 13 mm.

Příslušenství (součást dodávky): 2 otočné hroty MK 3, sada ozubených převodových kol (10), 1 sada vnějších čelistí, sada klíčů.

Přípojka Výkon motoru (P1) Hmotnost
230 V~50 Hz 550 W 210 kg

Soustružení

Výška hrotu Rozpětí hrotů Vývrt vřetene Podélný zdvih Příčný zdvih Rozsah (stupně) otáček
210 mm 400 mm 20 mm 410 mm 80 mm 160-300-375-470-600-870-1.360 min-1

Frézování

Kužel vřetene Frézování drážek Rovinné frézování Zdvih vřetene Příčný zdvih Rozsah (stupně) otáček
MK 3 max. 20 mm max. 63 mm 80 mm 80 mm 150-290-360-450-575-836-1.300 min-1
117-220-276-345-440-640-1.000 min-1

Vrtání

Sklíčidlo Vrtací výkon max. Kužel vřetene Rozměry stolu Rozsah (stupně) otáček
13 mm 30 mm MK 3 150x200 mm 150-290-360-450-575-836-1.300 min-1
117-220-276-345-440-640-1.000 min-1

Řezání závitů

Závity M stoupání (stupně) Závity W stoupání (stupně) Posuv
18 stupňů
0,2-3,0 mm
27 stupňů
8-120 závitů/1"
8 stupňů
0,05-0,175 min-1

Detaily

Značka Güde
Kategorie Obrábění kovů - Soustruhy na kov
Objednávkový kód 110475
