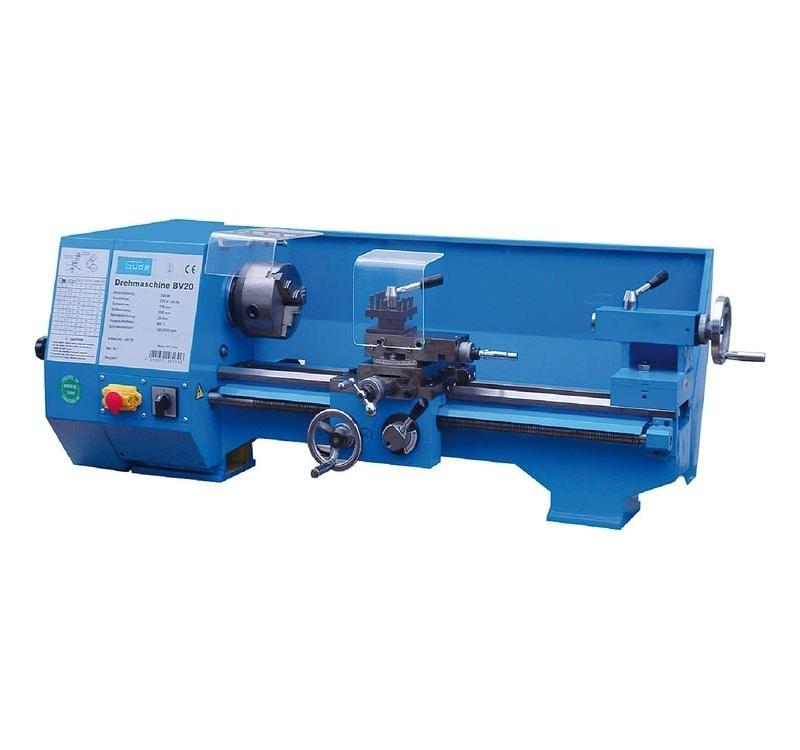

Soustruh BV 20
Popis
Univerzální soustruh s vodícím vřetenem, určený k operativnímu obrábění menších dílů (vnější/vnitřní soustružení válcových/kuželových/čelních ploch a řezání závitů) v podmínkách servisů, zámečnictví, řemeslnických nebo modelářských dílen.
Stabilní podstavec, přesně broušené saně, volba rychlosti posuvu pomocí výměnných ozubených kol, rybinové vedení, 6 rychlostních stupňů otáčení sklíčidla soustruhu (manuální nastavení pomocí řemenic), chod vpravo/vlevo, elektrický přepínač, pohyb supportu prostřednictvím vřetene s trapézovým závitem.
Vybavení: 3-čelisťové univerzální sklíčidlo (Ø 100 mm), výkyvný křížový support s ocelovým držákem a ručním kolečkem, posuvné zařízení, koník MK 2 (s ručním kolečkem).
Příslušenství (součást dodávky):otočné hroty MK 3/MK 2 (1/1), sada ozubených převodových kol (7), 3 klínové řemeny, sada klíčů.
Přípojka | Výkon motoru (P1) | Hmotnost |
---|---|---|
230 V~50 Hz | 550 W | 130 kg |
Soustružení
Výška hrotu | Rozpětí hrotů | Vývrt vřetene | Kužel pinoly | Podélný zdvih | Příčný zdvih | Rozsah (stupně) otáček |
---|---|---|---|---|---|---|
110 mm | 550 mm | 20 mm | MK 2 | 520 mm | 1150 mm | 6 / 120 - 2.000 min-1 |
Řezání závitů
Závity M stoupání (stupně) |
---|
11 stupňů 0,4-3,0 mm |
Detaily
Značka | Güde |
---|---|
Kategorie | Obrábění kovů - Soustruhy na kov |
Objednávkový kód | 110474 |
